Drážní aplikace a správný výběr materiálů

Samolepicí fólie se ve vlakových soupravách a drážních vozidlech používají stále častěji – nejen jako marketingový nebo informační prvek, ale také jako funkční materiály s technickými vlastnostmi, které splňují přísné normy železničního sektoru.
Aby však bylo možné fólie použít v interiéru či exteriéru kolejových vozidel, musí splňovat specifické požadavky z hlediska hořlavosti, toxicity a produkce kouře. Klíčovou roli zde hraje evropská norma EN 45545, která upravuje správné použití samolepicích fólií v železničním průmyslu.

Tento článek vysvětluje, jaké požadavky jsou kladeny na materiály používané ve vlacích, na jaká specifika je nutné myslet při aplikaci a proč je nezbytné používat certifikované fólie, které prošly přísným testováním.

Proč se samolepicí fólie používají v drážních vozidlech

Ve vlakových soupravách mají samolepicí fólie široké využití:

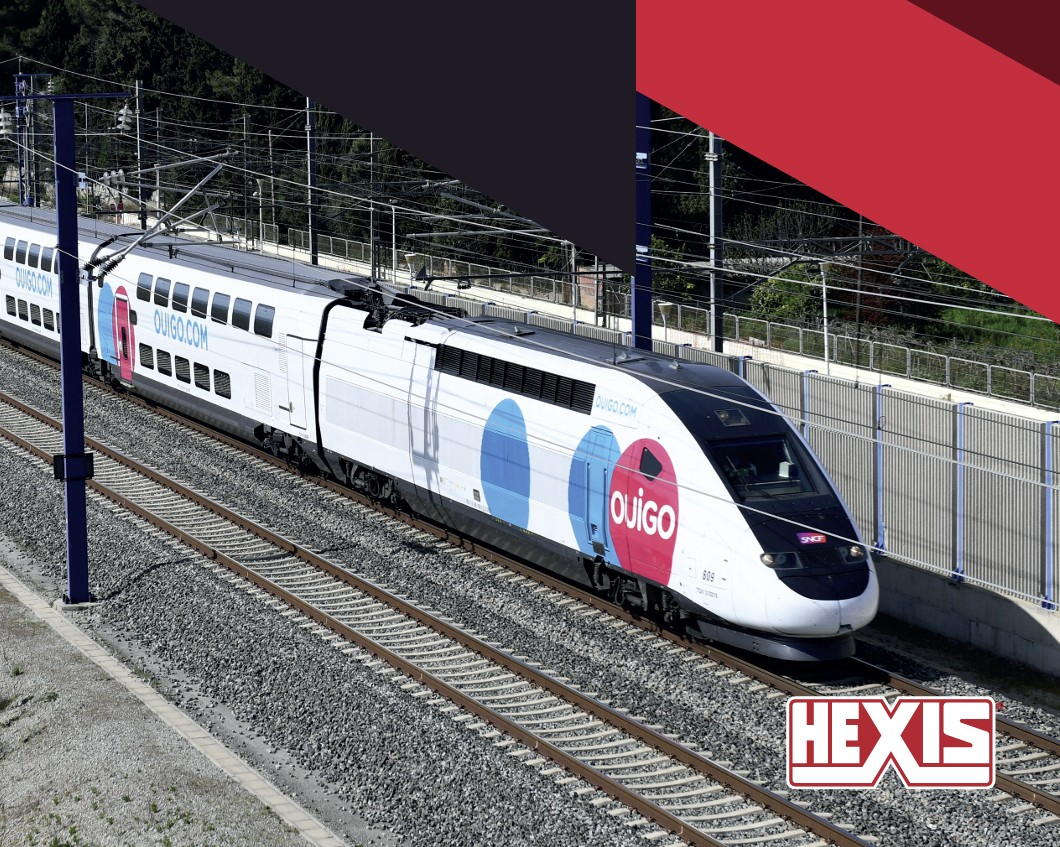

• vnější polepy vozů (branding dopravců, reklama, bezpečnostní značení)

• interiérové dekorace (stěny, příčky, panely, dělící plochy)

• informační systém (piktogramy, orientační značení, bezpečnostní pokyny)

• ochranné a funkční fólie (proti poškrábání, antivandal, anti-graffiti)

• wrap fólie pro kompletní redesign vozové jednotky

• reflexní a bezpečnostní prvky pro noční viditelnost

Použité materiály však musí splňovat zcela odlišné požadavky než běžná fólie určená pro polep automobilů nebo komerční signage.

Specifika aplikace samolepicích fólií ve vlakových a drážních aplikacích

Aplikace fólií v železničním sektoru je náročná jak z technického, tak i legislativního hlediska. U těchto projektů je třeba zohlednit:

1. Extrémní povětrnostní podmínky

Vnější obklady vlaků jsou vystaveny:

• vysokým rychlostem

• vibracím

• UV záření

• dešti, sněhu, mrazu

• častému mytí tlakem

Fólie proto musí být vysoce odolné, zpravidla lité (cast), s kvalitním permanentním lepidlem a laminací proti oděru.

2. Mechanické namáhání a vibrace

Vysoké vibrace mohou způsobit:

• odlepování okrajů

• praskání

• ztrátu přilnavosti

Materiály musí mít dlouhodobou rozměrovou stabilitu.

3. Dlouhá životnost a stabilita barev

Železniční polepy se obvykle plánují na 5–12 let.
Fólie musí zajistit:

• vysokou UV stabilitu

• minimální smrštění

• dlouhodobé zachování barev

• odolnost vůči chemikáliím používaným při údržbě vozů

4. Bezpečnostní a protipožární normy

Drážní aplikace mají extrémně přísné požadavky na:

• hořlavost

• šíření plamene

• toxicitu zplodin

• vývin kouře

Proto nelze použít běžné fólie, i kdyby splňovaly standardní protipožární certifikace (např. B-s1,d0).

Norma EN 45545 – základní požadavek pro materiály ve vlacích

EN 45545 je evropská norma, která stanovuje požární ochranu železničních vozidel.
Definuje:

• R-klasifikace (R1–R26) – typ produktu podle aplikace (např. fólie, panely, textilie)

• HL úrovně (Hazard Levels 1–3) – míra bezpečnostního rizika podle typu vozidla

• testovací metody: např. hořlavost, hustota kouře, toxicita plynů

Pro samolepicí fólie se nejčastěji používají klasifikace:

• R1 – interiérové materiály

• R7, R10 – dekorativní a povrchové materiály

• R11 – podlahové produkty

• R22 a R23 – exteriérové povrchy kolejových vozidel

Úrovně HL1–HL3 určují, jak vysoké musí být parametry odolnosti, přičemž HL3 je nejpřísnější požadavek.

Bez splnění normy EN 45545 není možné použít fólie ve schválených kolejových vozidlech.

Proč jsou certifikované materiály nezbytné

Použití fólie s certifikací EN 45545 je klíčové nejen pro bezpečnost, ale i pro schvalovací proces:

1. Odpovědnost při instalaci

Dopravci i dodavatelé musí používat materiály, které mohou doložit platným certifikátem výrobce.

2. Legislativní požadavky EU, státu a výrobce vozidel

Bez EN 45545 nelze materiál oficiálně použít v kolejovém vozidle – ani v interiéru, ani na venkovních plochách.

3. Kontroly, audity a revize

Při jakékoli kontrole nebo incidentu musí být doloženo, že materiály splňují požadovanou R-klasifikaci a HL úroveň.

4. Pojištění

Použití necertifikovaných materiálů může znamenat:

• neplnění pojistných podmínek

• výraznou právní zodpovědnost v případě škody

Specifika aplikace v interiéru vlaků

V interiéru se používají zejména fólie:

• s texturou pro dekorace (dřevo, kov, textil)

• ochranné laminace

• informační a piktogramové fólie

• anti-graffiti vrstvy

Materiál musí splňovat EN 45545 R1 nebo R7.

V aplikaci je zásadní:

• čistý a odmaštěný povrch

• provozní teplota min. 18 °C

• přítlak bez vzduchových kapes

• dodržení rádiusů a 3D ohybů podle specifikace výrobce

Specifika aplikace na exteriér vlaků

Zde jsou požadavky ještě přísnější:

• extrémní odolnost vůči povětrnostním vlivům

• vysoká flexibilita a litá konstrukce fólie

• certifikace EN 45545 R22/R23

• laminace proti mechanickému poškození

• teplotní stabilita

• odolnost vůči mytí pod tlakem, čisticím chemikáliím a UV záření

Součástí aplikace je často i teplotní zkalibrování 3D tvarů, aby fólie neztrácela přilnavost na hranách.

Doporučené typy fólií pro drážní aplikace

Pro železniční sektor se používají speciální fólie typu:

• certifikované lití (cast) pro dlouhodobé exteriérové aplikace

• interiérové dekorativní fólie se strukturou nebo matným povrchem

• anti-graffiti laminace

• bezpečnostní značení a reflexní fólie

• fólie s vysokou rozměrovou stabilitou

Tyto materiály jsou určeny pro profesionální aplikaci vyškolenými týmy.

Certifikované fólie jsou standardem železničního sektoru

Aplikace samolepicích fólií na vlaky a kolejová vozidla je úzce spojená s přísnými bezpečnostními normami.
Materiály musí splňovat požadavky EN 45545, odolávat extrémním podmínkám a zajistit dlouhodobou funkčnost i estetiku.

Použití běžných reklamních fólií zde není možné – pouze certifikované materiály zaručují bezpečnost, splnění legislativy i úspěšné schválení drážním provozovatelem.

COMIMPEX PRINT – umíme dodat materiály certifikované pro železniční sektor a drážní aplikace

COMIMPEX PRINT nabízí specializované fólie určené pro:

• interiérové i exteriérové polepy vlaků a vozidel MHD

• drážní a vlakové aplikace

• projekty vyžadující certifikaci EN 45545

• litou wrapping fólii pro colorchange vozových jednotek

• bezpečnostní, anti-graffiti a laminovací fólie

Pokud potřebujete konzultaci nebo doporučení vhodného materiálu pro železniční sektor, jsme vám k dispozici.
